網絡機柜中含有電話配線架、交換機、ODF等其他部件

　　1基本思路是：

　　線路：電話線位于前，網線位于后，光纜中間。

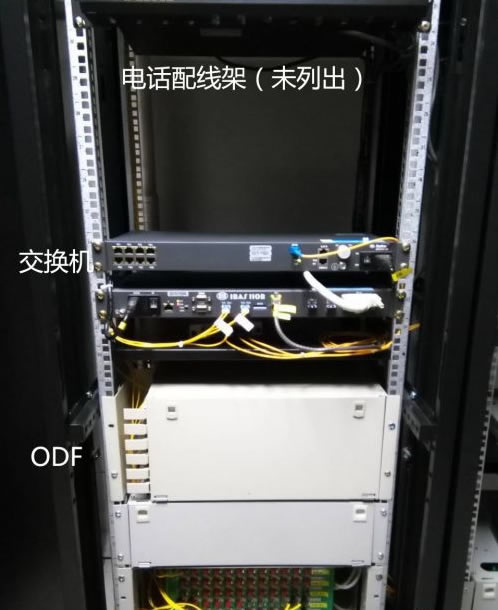

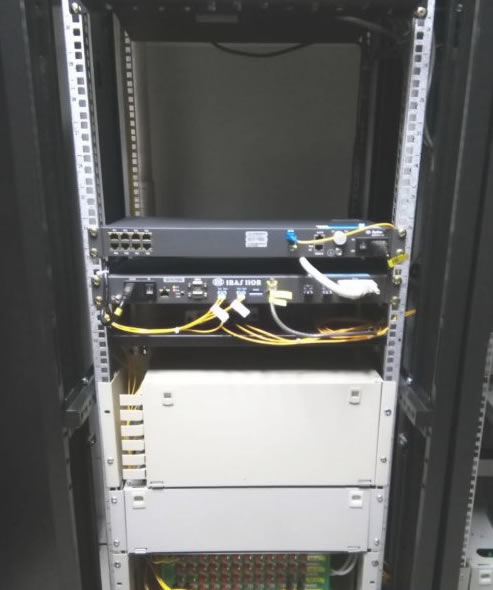

　　設備：ODF在下，交換機在中，電話配線架在上

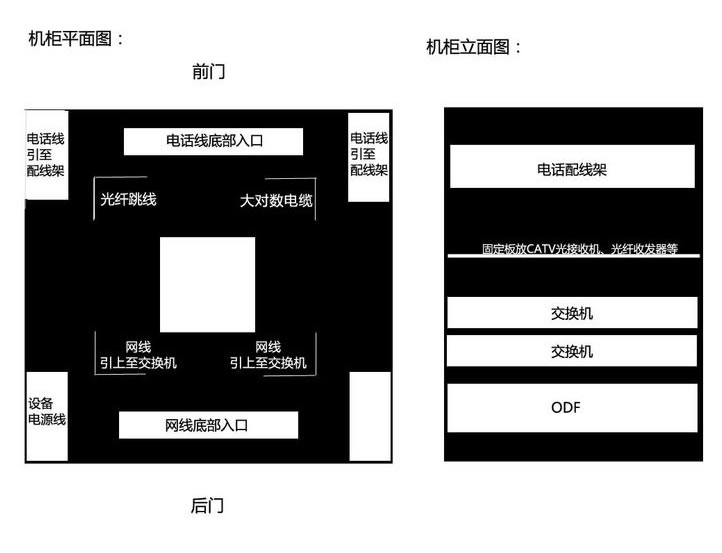

　　示意圖如下：

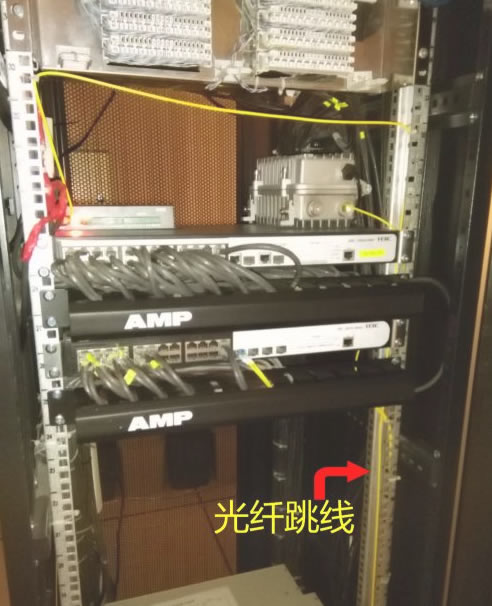

　　2首先是光纖跳線位置，放于網絡機柜前方右側凹槽內，用于交換機與ODF之間互聯線路

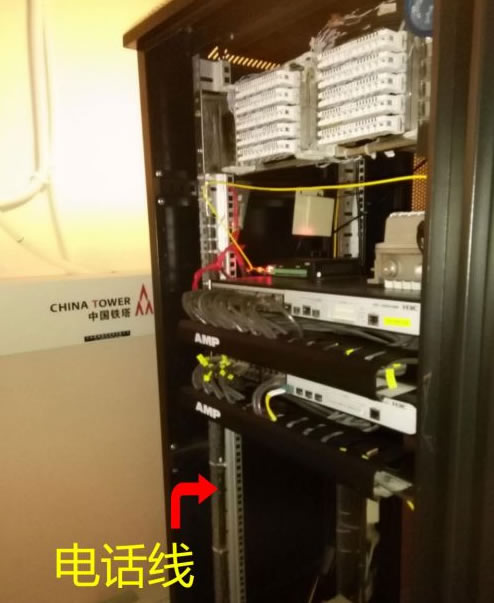

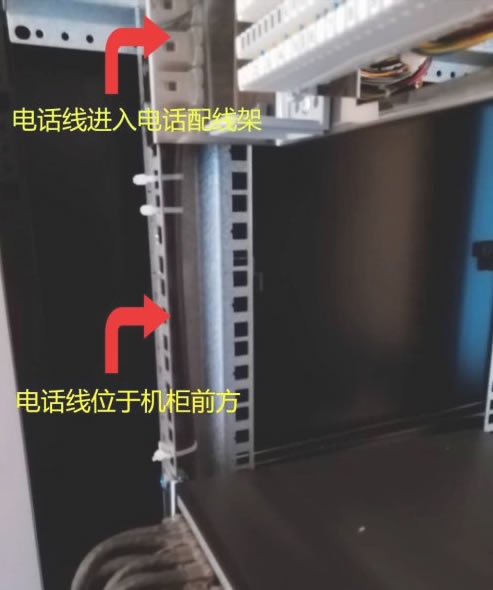

　　3電話線，放于機柜前方左側凹槽內

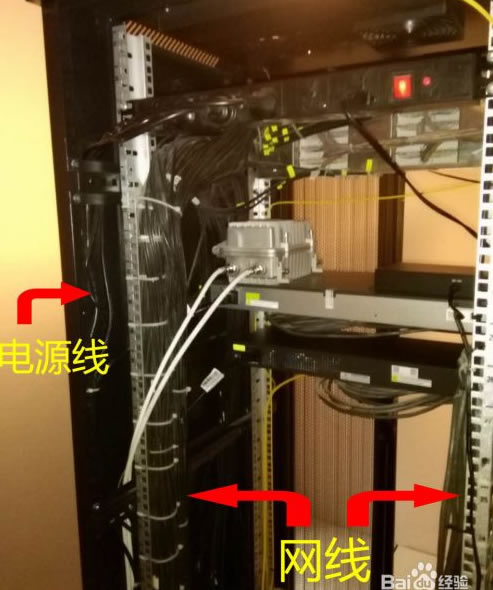

　　4網線，放于機柜后方左右凹槽內。

　　電源線，放于機柜后方左側內壁上。

　　此時，只有機柜后方右側內壁未穿線，可預留。

　　5自己總結，如有不足之處大家一起討論
