許多朋友都提到過圖滕機柜怎樣理線，不同的電纜用什么顏色來區分?亂七八糟的柜線的確讓人看著疼，怎樣才能做出漂亮的柜子?咱們今天一起來看看。

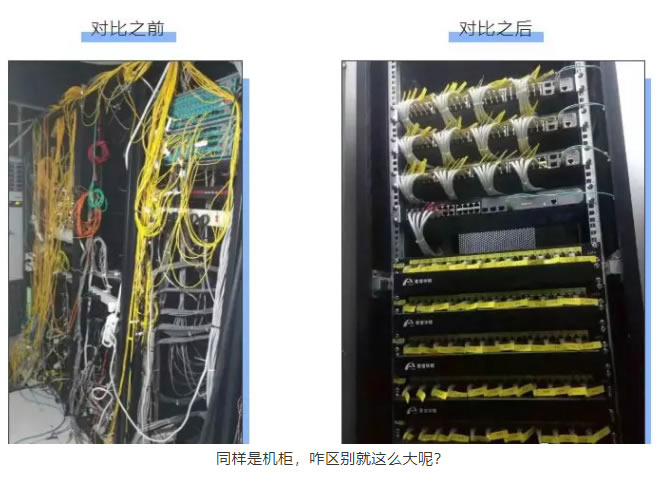

圖滕機柜也一樣，怎么區別這么大?

　　**，走線技巧。

　　柜體走線，怎樣走得好，很大程度上是在柜體結構設計階段決定的。普通柜體走線，有以下技巧：

　　一是使用走線架。柜體走線架說白了就是1U或1SU有N個齒的鈑金件，齒長有長有短，取決于網絡設備的尺寸和所用電纜的轉彎半徑。

　　2.使用橋梁。所謂橋梁，就是機柜中突出的半徑成型結構，就像一座小橋?？梢岳斫鉃闄C(jī)柜板上凸出的可以扎線的地方。一般來說，橋梁會出現在以下幾個地方:機柜的隔板、立柱、安裝設備面板的方孔條等。

　　三是使用繞線盤。這與走線架相同，通常用于通信設備的光纖整理。

　　四是靈活運用進(走)線筒。所謂進(走)線筒，就是在不同的分艙需要走線時，在分艙隔板上走線的地方。通常進(走)線筒出現在兩個需要相互隔離的艙室，例如設備艙室和電池艙室之間。

　　5.使用帶子和標簽。這也是基本方法中提到的，非常重要。帶子使用簡單靈活，而標簽使得走線后容易識別，降低了維護難度。

讓我們看看機房的理線和標簽過程:

　　第二，圖滕機柜間布線規范。

　　同一個IDC，同一個規格的框架，布線方式要整體一致，便于日常運行和維護。核心網絡設備、內網接入設備、管理網接入設備等不同角色的網絡設備布線要整齊，光纖和網線不要擋住網絡設備的進出風口，不要預留在框架底部太長，光纖和網線上的標簽要清晰。光纖和網線在網絡設備前面的插入方式應盡可能一致，光纖和網線應按壓綁定，網絡設備后面的電源線和網線應整齊，強弱電纜應分開，具有整體感。

核心設備的接線規范。

　　IDC核心網絡設備，尤其是內部網絡核心設備，由于與TOR的互聯數量會更多，所以光纖會更多。核心網絡設備的光纖布局必須整齊，不能橫豎穿插。機柜布線美觀是網絡設備布線規范的重點之一。光纖布局示意圖:

　　光纖從設備的左側或右側垂直分布，分布的地方不能阻擋網絡設備的出入口。光纖通常每隔一定距離用魔術膠帶捆綁(注:不能用白色固定膠帶)，但不能捆得太緊，彎曲度不能太大。在100度到130度之間，通常在110度左右(相同)，可以放松，貼上標簽，插入設備端口后盡量不要擋住標簽，留出一定的長度空間，容易拔出光纖。

　　二是內網接入布線規范。

　　內部網絡連接交換機位于機架頂部，內部網絡TOR交換機40GMPO光纖連接到內部網絡核心，10G-AOC線纜連接到服務器。ILO交換機1G或10G端口連接到管理網絡核心，千兆端口連接到服務器，機房2個機柜共用1個內部網絡TOR和1個ILO連接交換機(本機柜使用5米線纜，跨相鄰機柜使用8米線纜)，每個機柜大致放置18個服務器。光纖和網線布置示意圖:

　　內網接入交換機配置的電纜由電纜管理器整理，電纜管理器上每4根電纜用膠帶捆綁，每根電纜上都有唯一的標簽，另一端放在機架內托盤的位置。光纖的下放長度不必太長，彎曲度不要太大。貼上標簽，連接到不同核心的光纖應盡量用不同顏色的標簽來區分。

　　三是橋架布線規范。

　　機房?jī)?nèi)網絡設備之間的互聯電纜需要通過橋梁布線(單機柜除外)，橋梁內的光纖布局圖:

　　如圖所示，橋內光纖和網線分開整齊布置，每隔一段距離用扎帶捆綁，保持美觀。

　　四是機柜布線規范。

　　機柜內(普通服務器機柜)主要有內網AOC電纜和ILO管理網電纜，還有電源電纜。因此，單機柜內的電纜數量多，各電纜需要在機柜內側按壓配置。如下圖所示。

　　不同的電纜用不同顏色的電線區分是非常重要的。前天，一些弱電貴賓朋友問。

　　例如網線：藍色。

　　光纖：黃色。

　　電源線:黑色。

　　保留的電纜長度不宜過長，可從一側PDU到另一側PDU，保留的電纜過長會影響理線。上、下兩臺服務器之間的布線和捆綁要求如下圖所示：(由于網線有電磁干擾，要做到強弱分開，電源線和網線要分開捆扎)。

　　機柜理線效果的展示。
